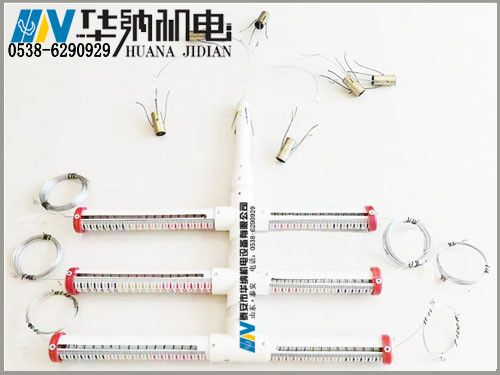

6測點頂板離層儀

人 氣:73258

已到第一張圖片了。

重新播放

已到最后一張圖片了。

重新播放

上一個
下一個
產品介紹

DW-6型頂板離層儀(多點位移計)

6測點頂板離層儀是監測頂板巖層分離時所產生位移量的專用儀器,用于監視監測頂板位移(圍巖離層)量,避免頂板(圍巖)塌方冒頂。

產品特點

頂板離層儀靈敏度高,顯示直觀,大大減少了視覺誤差。

技術指標:

監測點:6點

監測范圍:0-270mm;   讀數精確度:±1mm

孔深:淺基點(淺孔)4m;深基點(深孔):8m,可根據現場實際確定監測范圍。

頂板離層儀的使用規定

1、巷道每隔5m—10m安設一個頂板離層指示儀;離層指示儀安裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程;

2、鋼繩應事先盤好,推入錨固器時逐圈展開,以防糾纏打結;

3、淺部基點錨固器一定要準確定位,為此可提前在安裝桿上做好標記;

4、安裝后,兩個刻度游標均應處于自由伸縮狀態,不得有任何卡阻現象。

頂板離層、位移監測儀器-礦壓觀測儀器

LBY-2型頂板離層儀

LBY-3型頂板離層儀

WBY-10型頂板離層儀

DW-3型頂板離層儀

DW-4型頂板離層儀

DW-6型頂板離層儀

ZKBY-II型頂板離層儀

KGE-30頂板圍巖離層監測儀

GDW-500礦用本安型頂板位移傳感器

KGE30B頂板離層指示儀

DL-2頂板離層指示儀

SMJ-2頂板離層儀

DLJ-2頂板離層指示儀

DBY-2頂板離層儀

LBY-2H頂板離層儀

DLZ-II頂板離層指示儀

ACLY-2頂板離層檢測儀

KY-82型頂板動態儀

KBU-201型頂?shù)装鍎討B(tài)報警監測儀

DSB-1型頂板下沉速度報警儀

YSZ-1型液壓支架壓力下縮自記儀

HCZ鉆孔油枕應力計

CM-12型測力錨桿

多點位移計(四點、五點、六點)DW-4/5/6型|雙平行頂板離層儀|直讀式多點位移計監測頂板巖層移動的檢測裝置,它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。多點位移計主要:由基點錨頭、測繩、套筒、防水牌、內測筒、外測筒組成。用于自動監測頂板位移量,避免頂板塌方冒頂且提供頂板支護參數,為巷道布置支護設計,頂板安全監測提供可靠的技術參數。重量輕、體積小、便于攜帶、安裝方便、靈敏度高,顯示直觀,大大減少了視覺誤差

多點位移計(四點、五點、六點)DW-4/5/6型|雙平行頂板離層儀|直讀式多點位移計主要技術參數:
測量方式:反光彩色顯示
測量點數:4、5、6、8、10(2、4、6、8、10m)
最大量程:800mm
讀數精度:1mm
安裝錨孔直徑:Φ28、Φ42

多點位移計(四點、五點、六點)DW-4/5/6型|雙平行頂板離層儀|直讀式多點位移計監測原理:
基點錨頭應固定在鉆空深部2,4,6,8,10m處穩定巖層內,當錨桿錨固范圍內有離層時,頂板(套管)沿外測筒向下移動,移動量有由測筒標尺指示。當錨固范圍頂板離層時,外測筒與頂板相對位置不變,但沿內測筒向下滑動,表明頂板有離層,離層量由內測筒標尺指示。當錨桿錨固范圍內、外都有離層時,內外測筒分別有離層顯示,其顯示值之和為總離層值。

DW-4/5/6型多點位移計(四點、五點、六點)|雙平行頂板離層儀儀器安裝操作步驟:
1先安裝深基點錨頭,用安裝桿把錨頭送至設計位置,送入時拉緊測繩。
2將淺部錨頭送入至安裝位置。
3安裝好套管,套筒底端接牢防水牌,防水牌底沿距頂板約34mm,然后將深部錨頭測繩與內測筒連接,淺部錨頭測繩與外測筒連接。
4外測筒零點與套管底邊對齊,內測筒零點與外測筒底邊對齊。
