風動雙缸張拉機具

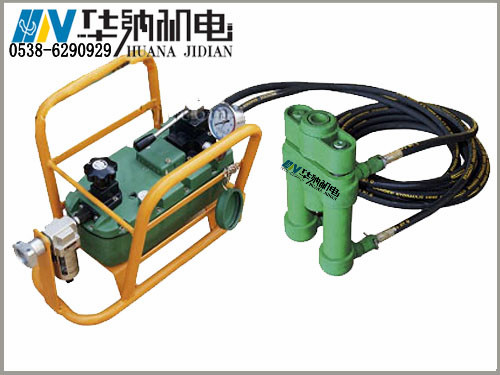

產品名稱：雙缸錨索張拉機具
產品類型：礦用錨索張拉機具
產品用途：MQ15-180/63、MQ18-200/63、MQ19-300/63、MQ22-250/63型風動張拉機具由風動油泵與張拉千斤頂配套使用，是錨索預應力張拉的專用設備。其中風動油泵具有重量輕、噪音小，上壓快，作業效率高等優點；雙缸千斤頂與單缸千斤頂相比具有重量卻，穩定性好，且煤塵不易進到缸內，從而使千斤頂避免了因回不了缸而掛在頂板取不下來的尷尬。
主要參數：
性能參數 | 參數值 | ||||||||
MQ15-180/63 | MQ18-200/63 | MQ19-300/63 | MQ22-250/63 | ||||||
整機 | 額定張拉力(kN) | 180 | 200 | 300 | 250 | ||||
千斤頂額定壓力（MPa） | 63 | 63 | 63 | 63 | |||||
適應錨索公稱直徑（mm） | 15.24 | 17.8 | 15.24/17.8/18.9 | 21.8 | |||||
張拉力值滿量程準確度偏差（%） | 3 | 3 | 3 | 3 | |||||
張拉力測量儀表 | 型式 | 指針式 | 指針式 | 指針式 | 指針式 | ||||
型號 | － | － | － | － | |||||
量程(kN) | 0~240 | 0~240 | 0~360 | 0~360 | |||||
精度等級 | 2.5 | 2.5 | 2.5 | 2.5 | |||||
張拉千斤頂 | 缸徑（mm） | 35×2 | 45×2 | 50×2 | 50×2 | ||||
行程（mm） | 150 | 150 | 150 | 150 | |||||
中心孔孔徑（mm） | 17 | 20 | 22 | 24 | |||||
機重（kg） | 12 | 15 | 17 | 17 | |||||
液壓泵站 | 系統額定工作壓力（MPa） | 63 | |||||||
油箱有效容積（L） | 2.4 | ||||||||
氣動 | 系統額定流量（L/min） | 0.8 | |||||||
供氣壓力(MPa) | 0.4 | 0.5 | 0.63 | ||||||
液壓系統工作壓力(MPa) | 45 | 55 | 63 | ||||||
耗氣量（m3/min） | 0.65 | 0.8 | 0.9 | ||||||
活塞往復次數（L/min） | 100 | 120 | 150 | ||||||
噪聲 | 聲功率級（dBA） | <112 | |||||||
泵級1m處聲級（dBA） | <95 | ||||||||
機重（kg） | 10 | ||||||||
